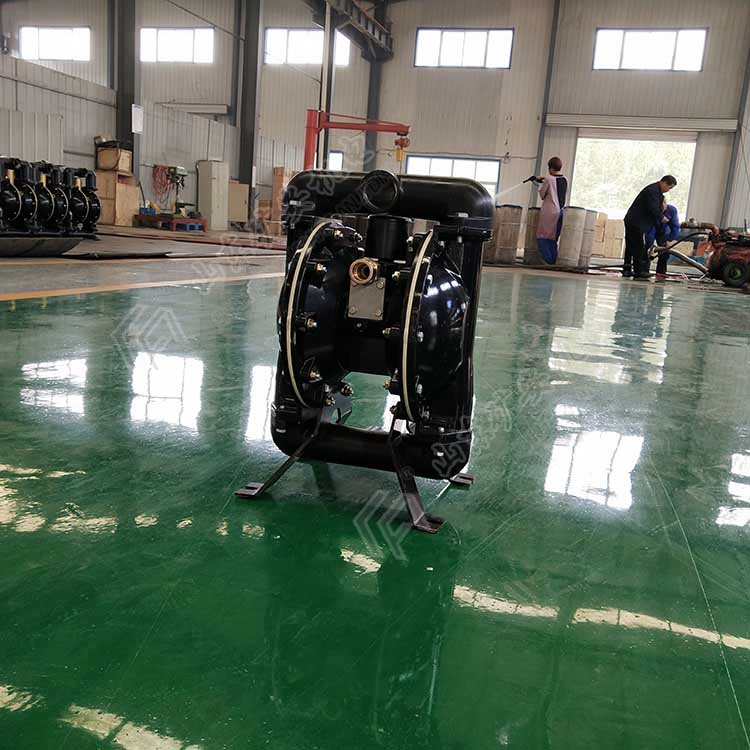

BQG系列礦用氣動隔膜泵采用壓縮空氣為動力源，對于各種帶顆粒的液體，均能予以抽光吸盡，適用于煤礦排送清水或者含細小固體顆粒雜質的污水。我公司生產的氣動隔膜泵,采用、吸收并改進了上的氣動隔膜泵生產工藝及技術,本產品系專項為煤礦設計,具有傳統潛水電泵、泥漿泵、雜質泵的功能。

BQG系列礦用氣動隔膜泵的結構原理：

氣動隔膜泵由以下結構組成：進水歧管、出水歧管、隔膜、球、球座、出水管、滑閥、泵蓋、泵體、消聲器、活塞、進氣管、進水節。

泵的兩個工作腔中,每個配備一塊彈性膜片,連桿連接兩個隔膜,隔膜泵進氣口連接到壓縮空氣閥,促近兩個工作腔的隔膜運動,推動兩個膜片連桿同步運動。達到行程結束后,配氣機構會自動壓縮空氣進入另一個工作腔,推動隔膜反方向運動,從而形成兩個隔膜的往復運動。每個工作腔內設置兩個單向球閥，膜片的往復運動使工作腔的壓力發生變化，迫使兩個單向球閥交替開啟和關閉，使液體不斷地吸入和排放。
